[마이컴] 도트 매트릭스 만들기 1
팡규다요
2018. 8. 3. 17:53
반응형

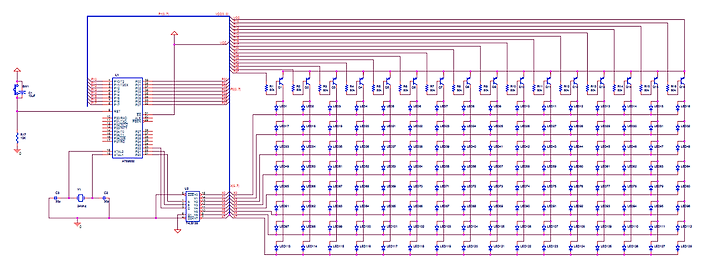

학교 다닐적에 만들었던 도트 매트릭스 회로도 입니다.
8열 16행입니다.
8-16_Dot_Matrix-nicehoonlove.pdf
회로도는 PDF파일을 다운받으시면 잘 보일거에요.
전원은 5V, 저항은 각각 80k를 사용해서 20mA 가 흐르게 했으니까 한 6~700mA 짜리 아답타를 사용하시면 되겠네요...
저같은 경우는 1.3A전류가 흐르는 아답타를 사용했었습니다.
트랜지스터가.. 모델이 없네요.. PNP타입의 전압,전류 스펙을 확인하셔서 선정을 하셔야 합니다.
