계양콤프레샤 KAC-55B 5.5마력 수리기록 2편 – 수리과정과 교체 부품

✅ 1. 수리 대상 및 상황 요약

이번 글에서는 점검을 마친 계양콤프레샤 KAC-55B (5.5마력)의 압력 스위치 및 계기 교체 수리 과정을 공유합니다.
제품은 220V 전원에 작동되며, 점검 결과 다음과 같은 문제를 확인했습니다:

• 압력스위치가 정상작동하지 않음
• 과전류 차단스위치 동작상태
• 전원 스위치 상태 정상
• 압력계 0

무엇보다 압력스위치는 안정성과 직결되기 때문에 가격이 비교적 저렴하더라도 무조건 교체하는 것이 좋습니다.
이번 수리에서는 압력스위치 전체 교체와 전기선 재연결, 압력계 교체를 진행했습니다.

---

✅ 2. 수리 순서 및 사진

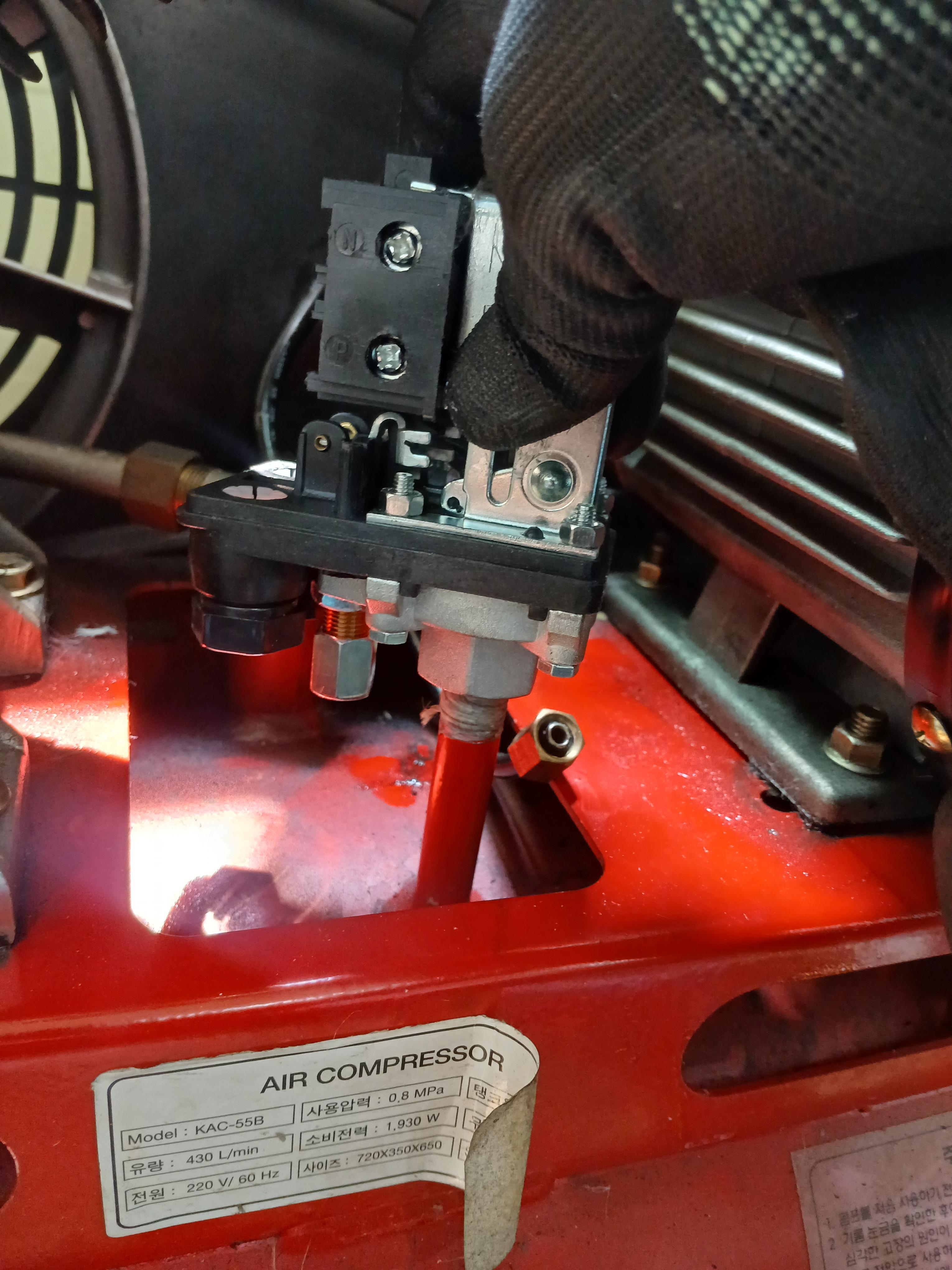

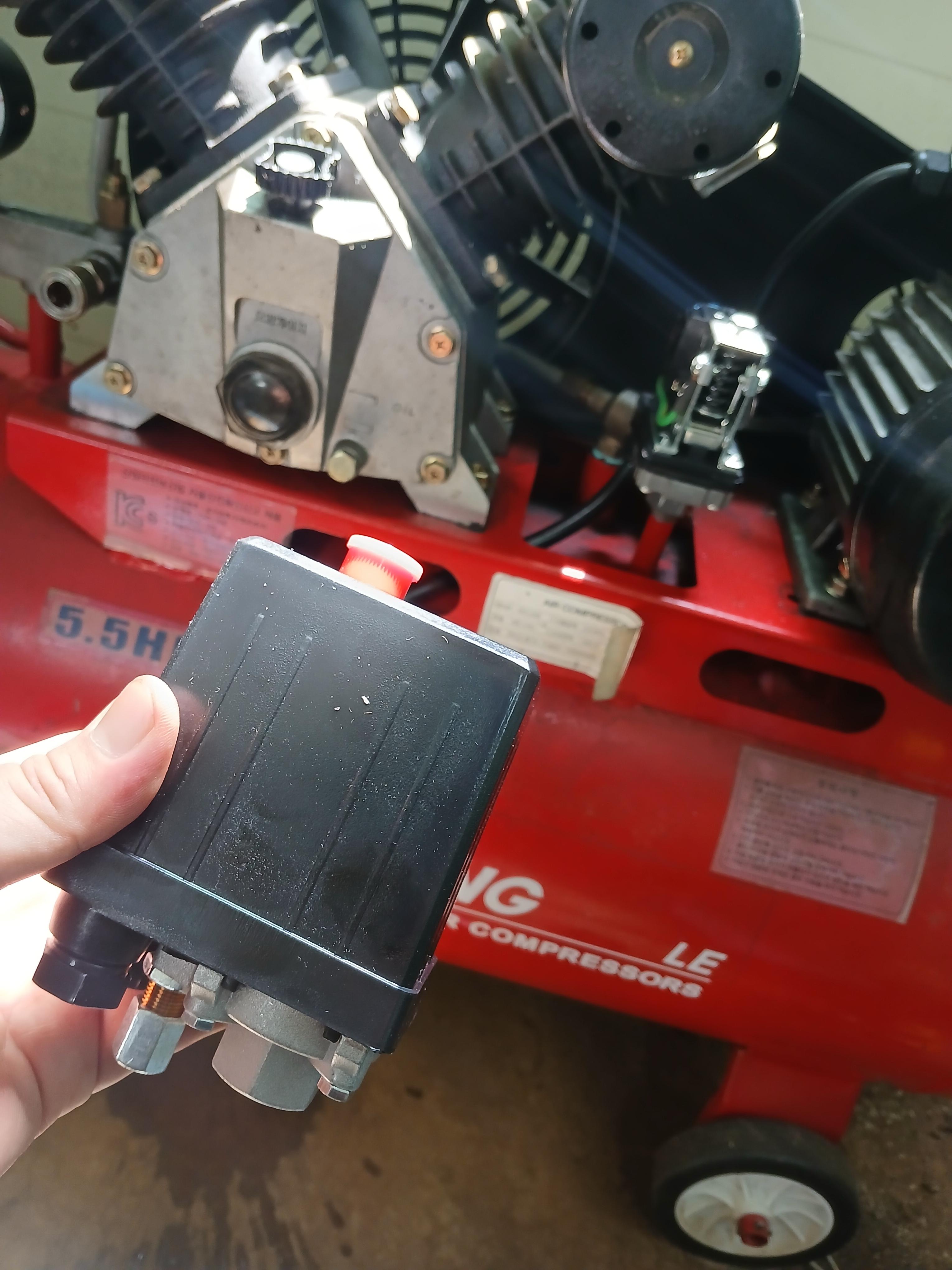

🔹 1) 새 제품 압력스위치 준비

→ 동일한 사양으로 호환 가능한 새 제품을 준비했습니다.

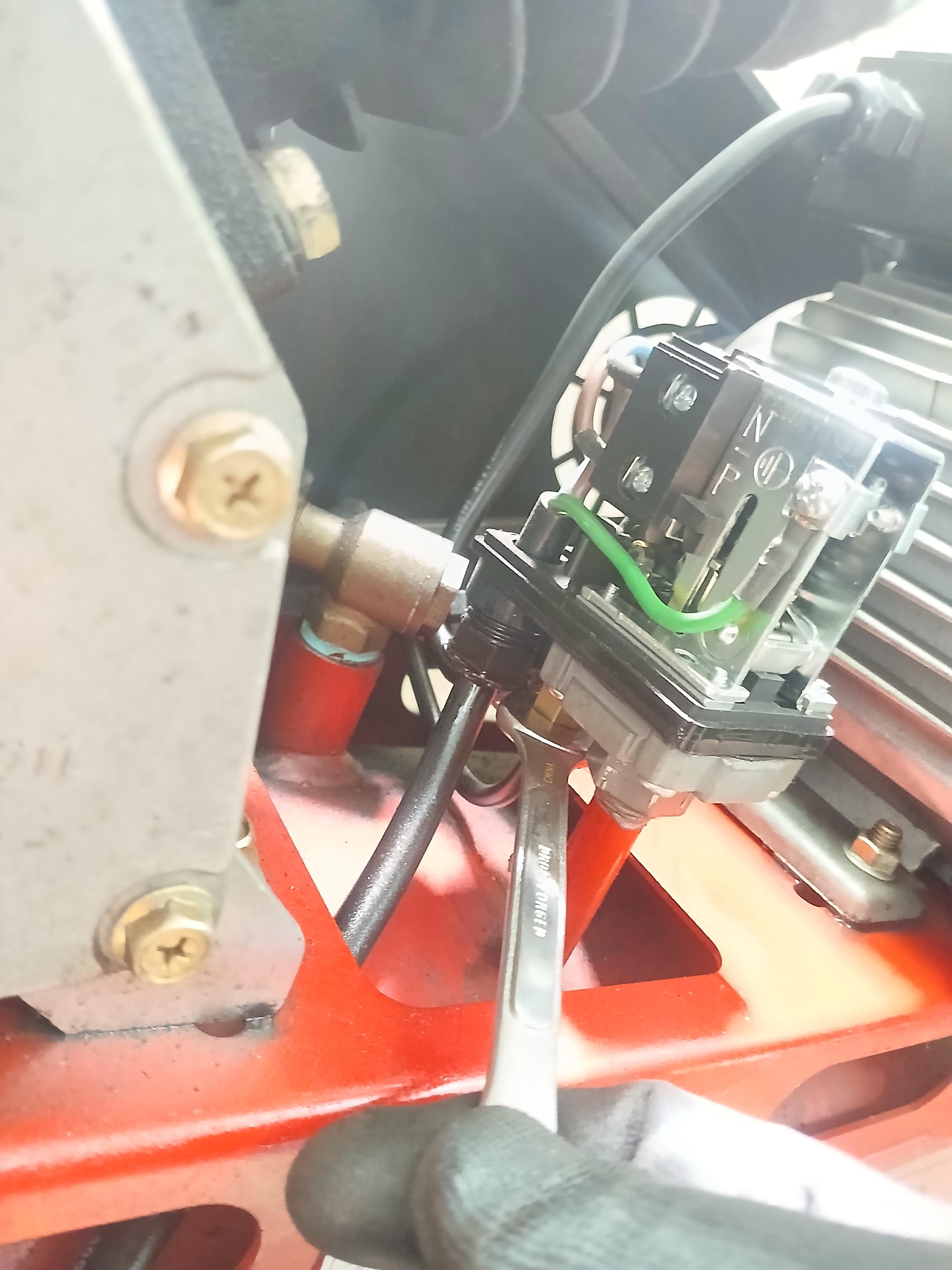

🔹 2) 압력스위치로 연결된 에어라인을 먼저 분해

→ 기존 압력스위치 하부에 연결된 에어라인을 스패너로 풀어줍니다.

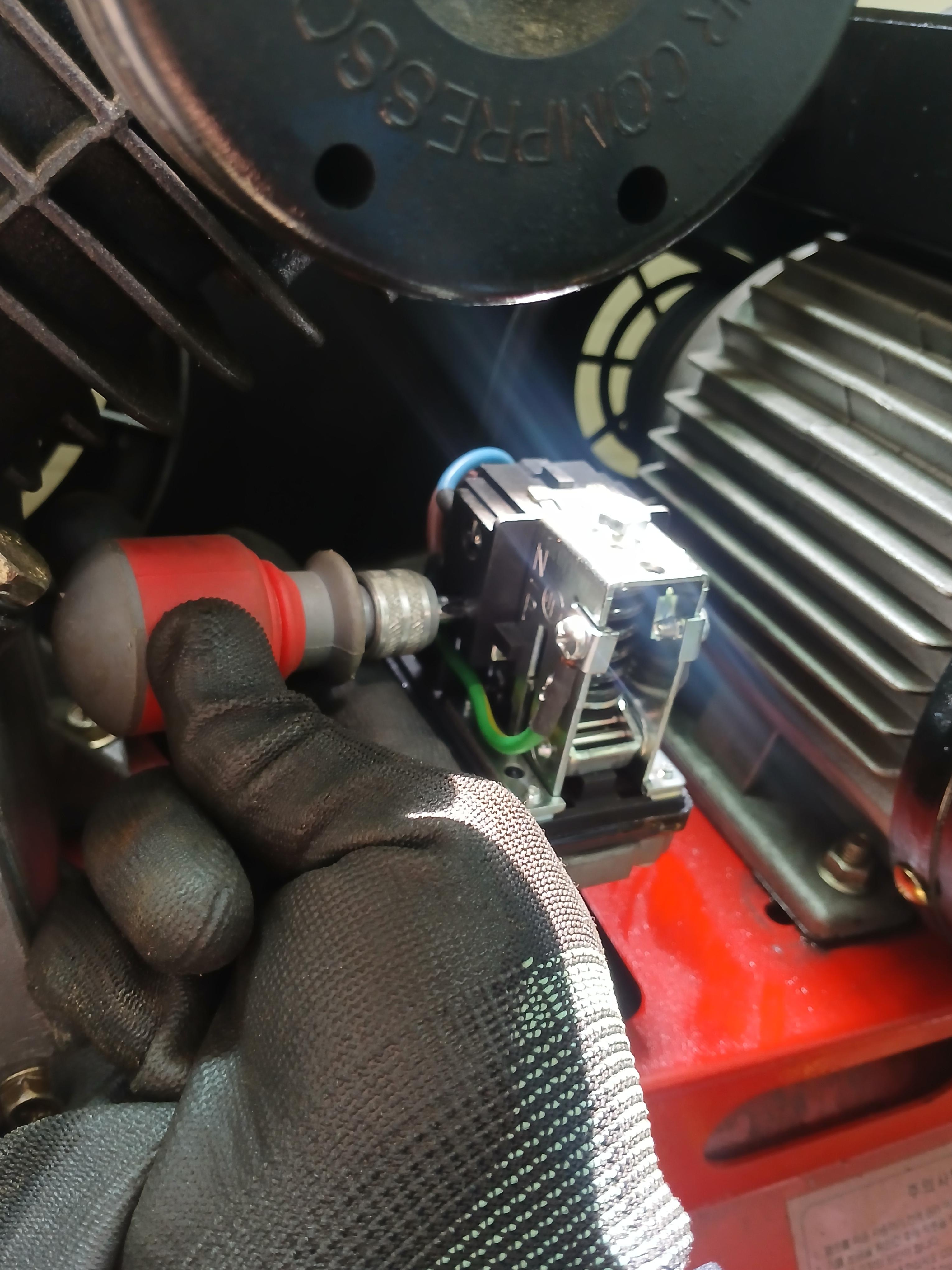

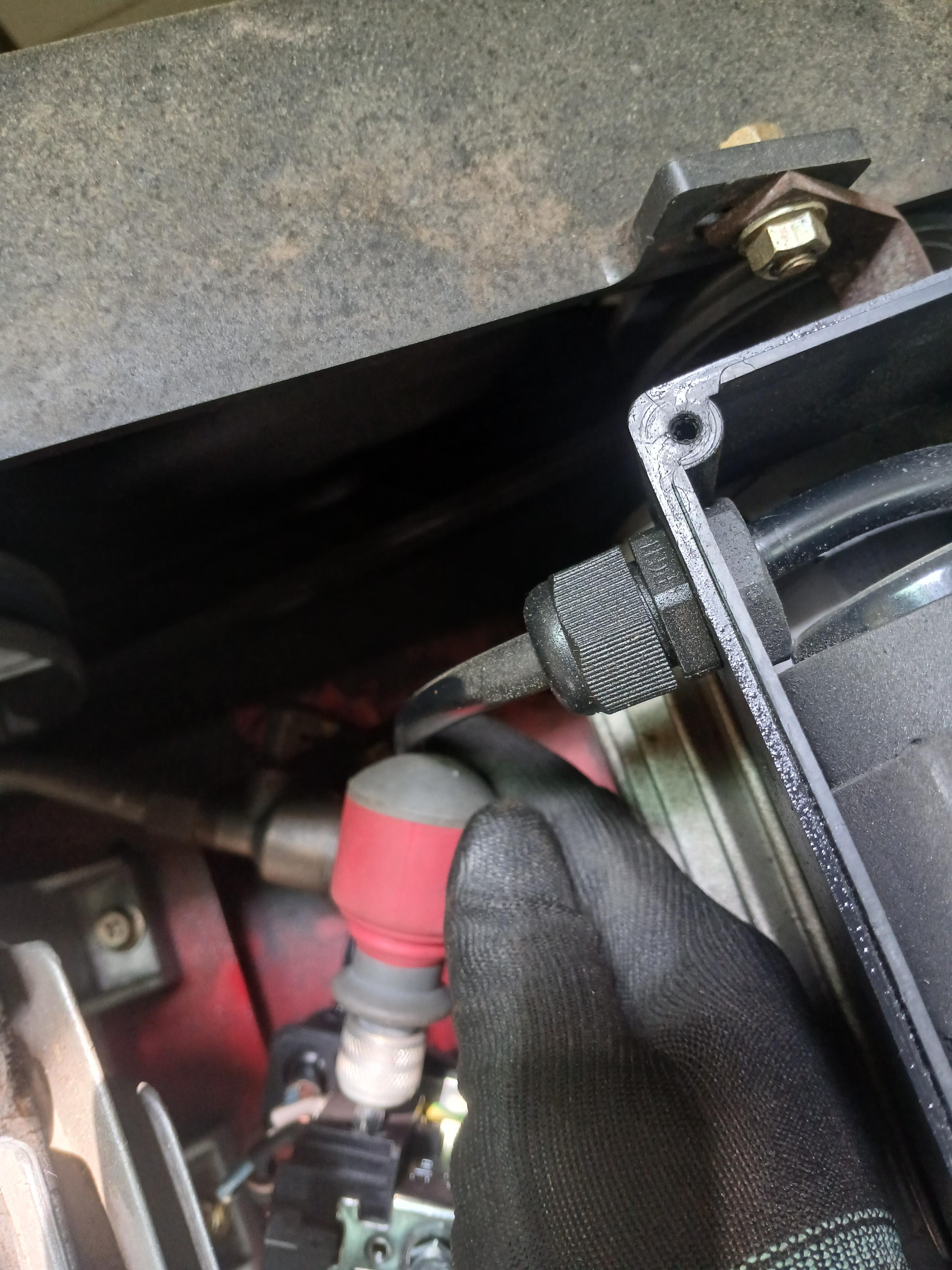

🔹 3) 전원선 분리 (주먹드라이버 필요)

→ 작업 공간이 좁아서 주먹드라이버를 활용해 전선 고정을 해제합니다.

🔹 4) 모터 연결 단자 분리

→ 압력스위치 측면의 모터 연결 라인도 분리합니다.

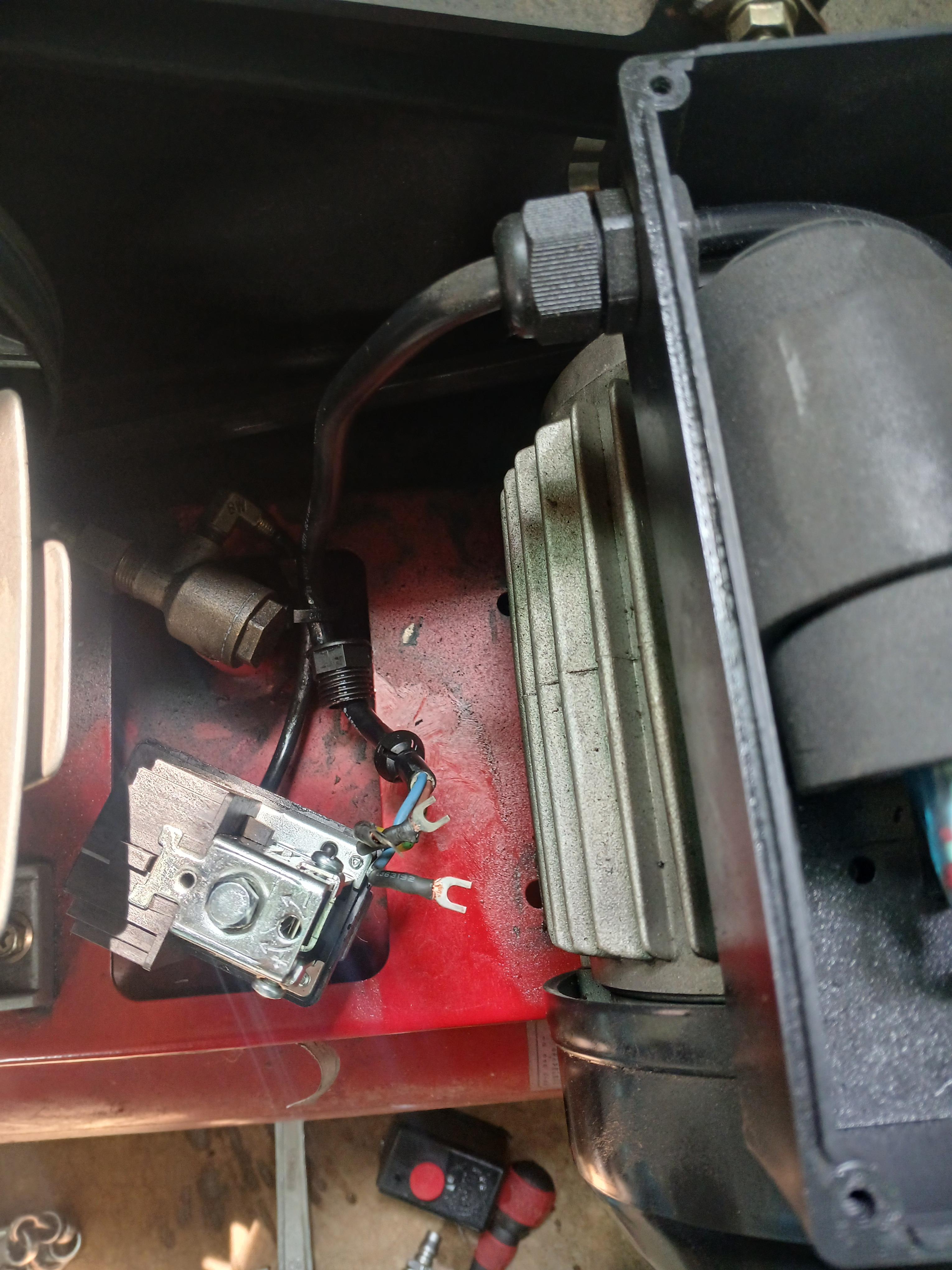

🔹 5) 전선 분해 완료

→ 전선이 완전히 분리된 상태입니다.

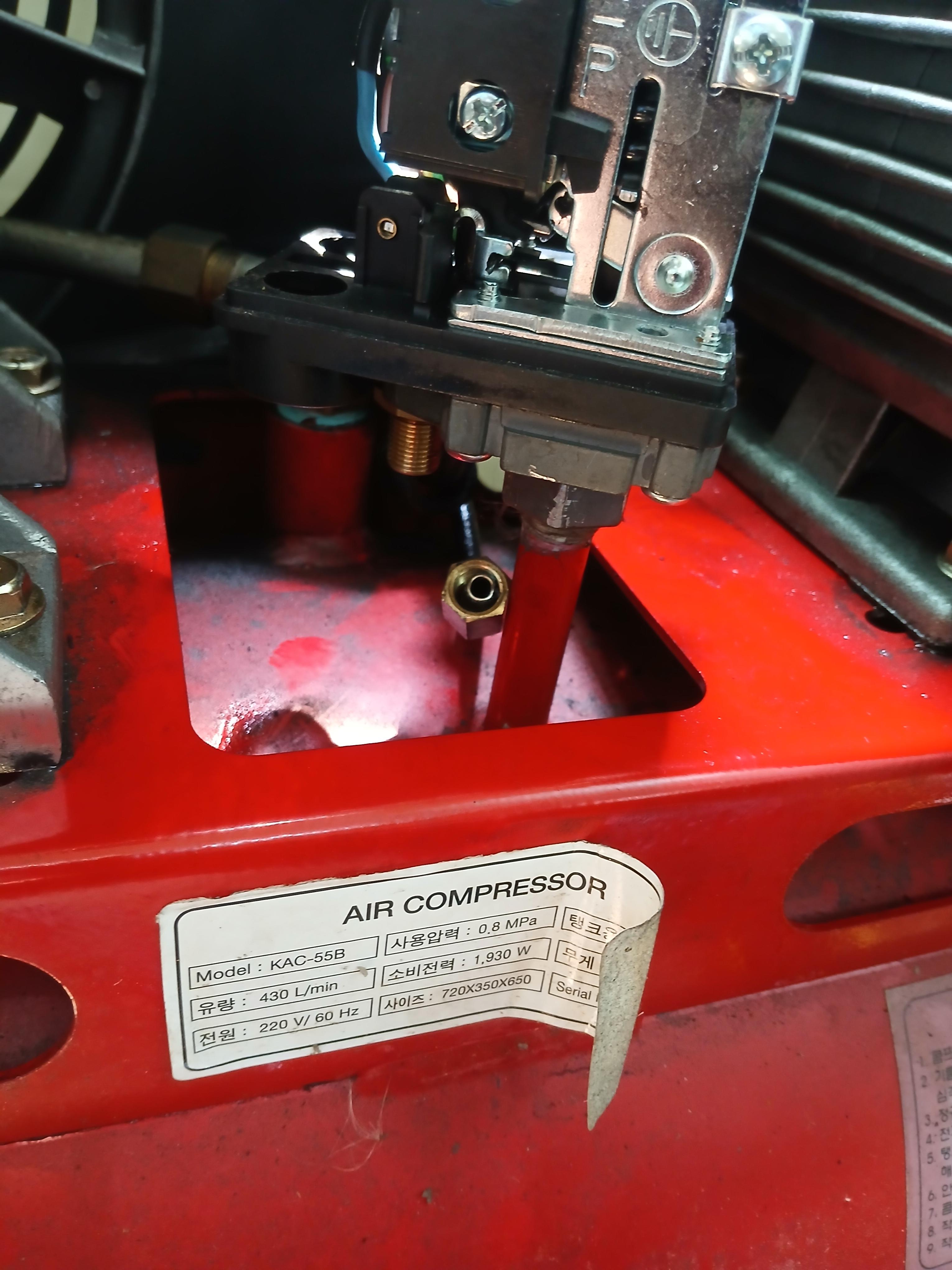

🔹 6) 에어라인 완전 분해

→ 하부 연결부의 에어라인도 제거 완료된 모습입니다.

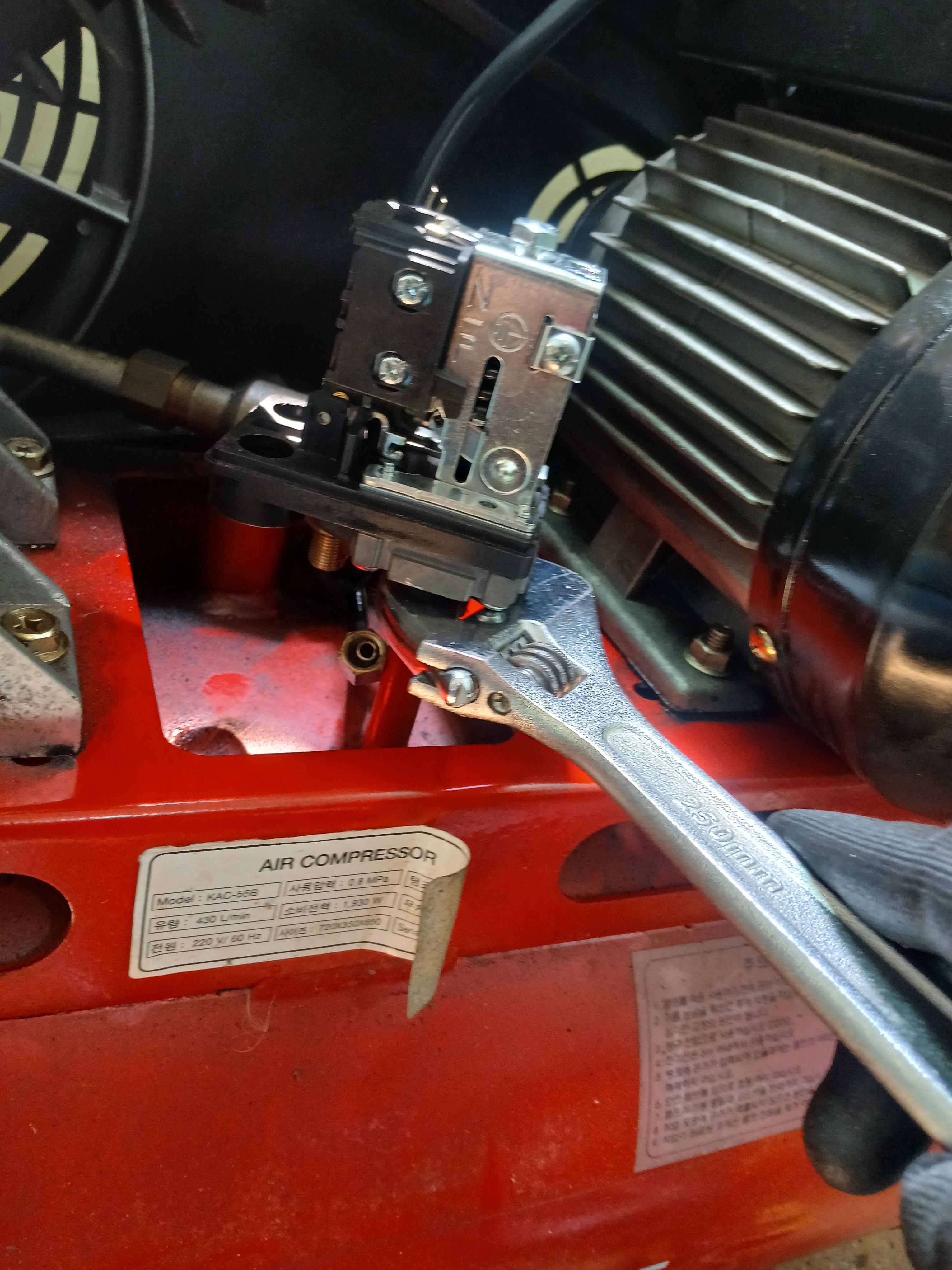

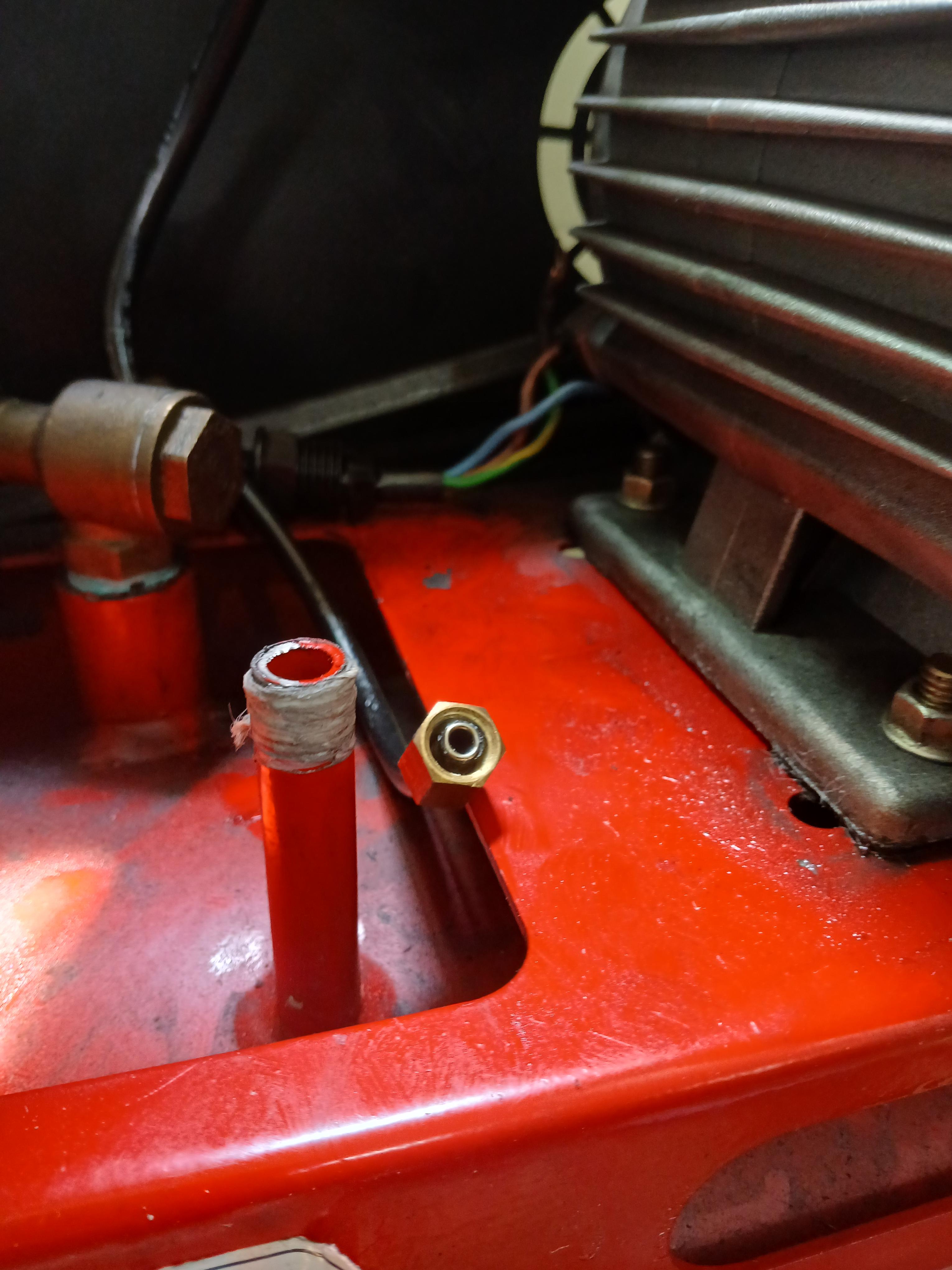

🔹 7) 기존 압력스위치 분해

→ 몽키를 사용해서 반시계 방향으로 돌려고 압력스위치를 완전 분해합니다.

🔹 8) 테프론 테이프 감고 새 압력스위치 설치

→ 나사산에 테프론 테이프를 시계방향으로 감고, 새 압력스위치를 조립합니다.
꽉 조이지 말고, 반 바퀴 정도 여유 있게 돌릴 수 있을 때까지만 삽입 후 고정합니다.

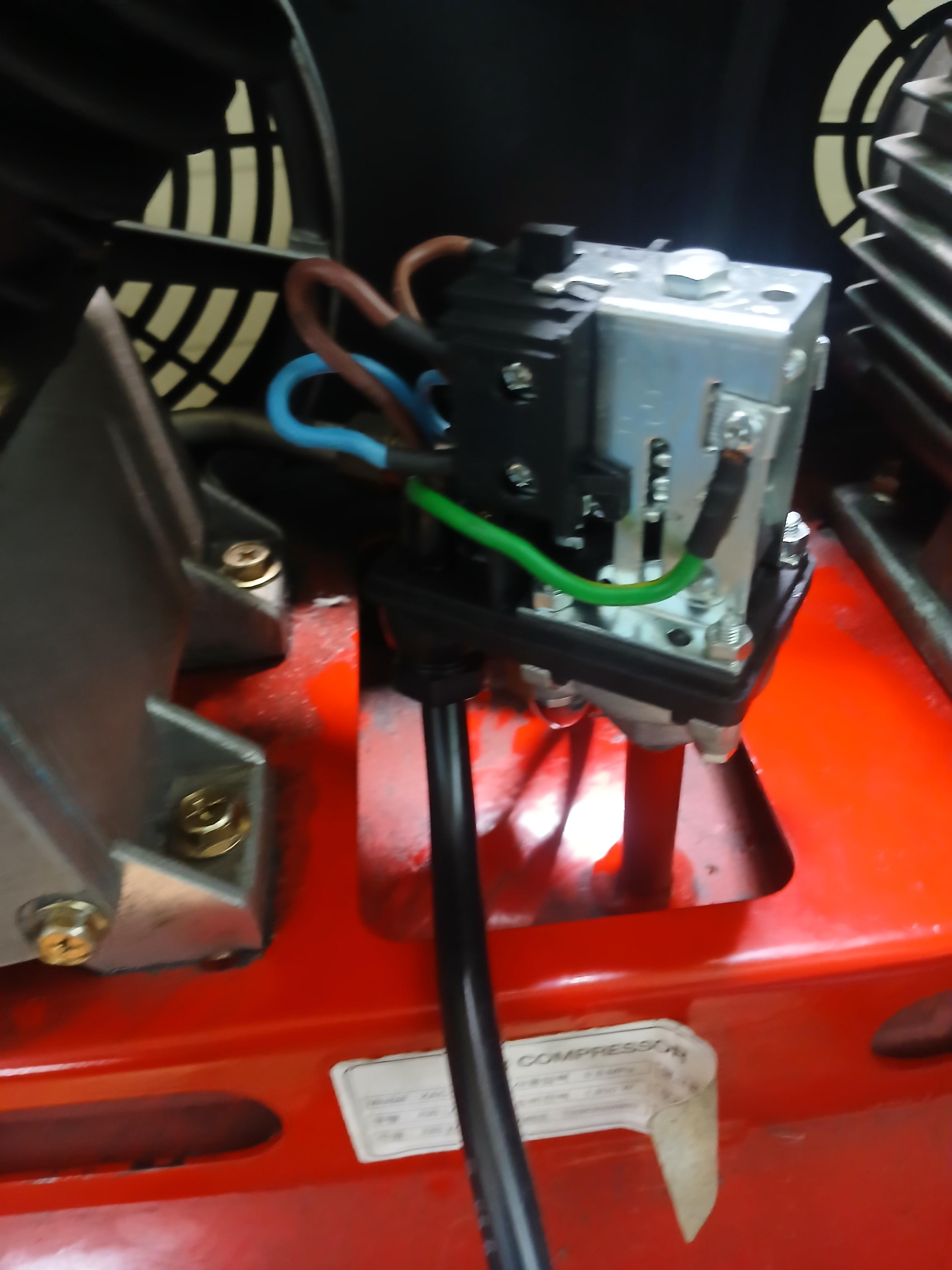

🔹 9) 전원선 연결

→ 기존 회로와 동일하게 전원선을 다시 연결해줍니다.

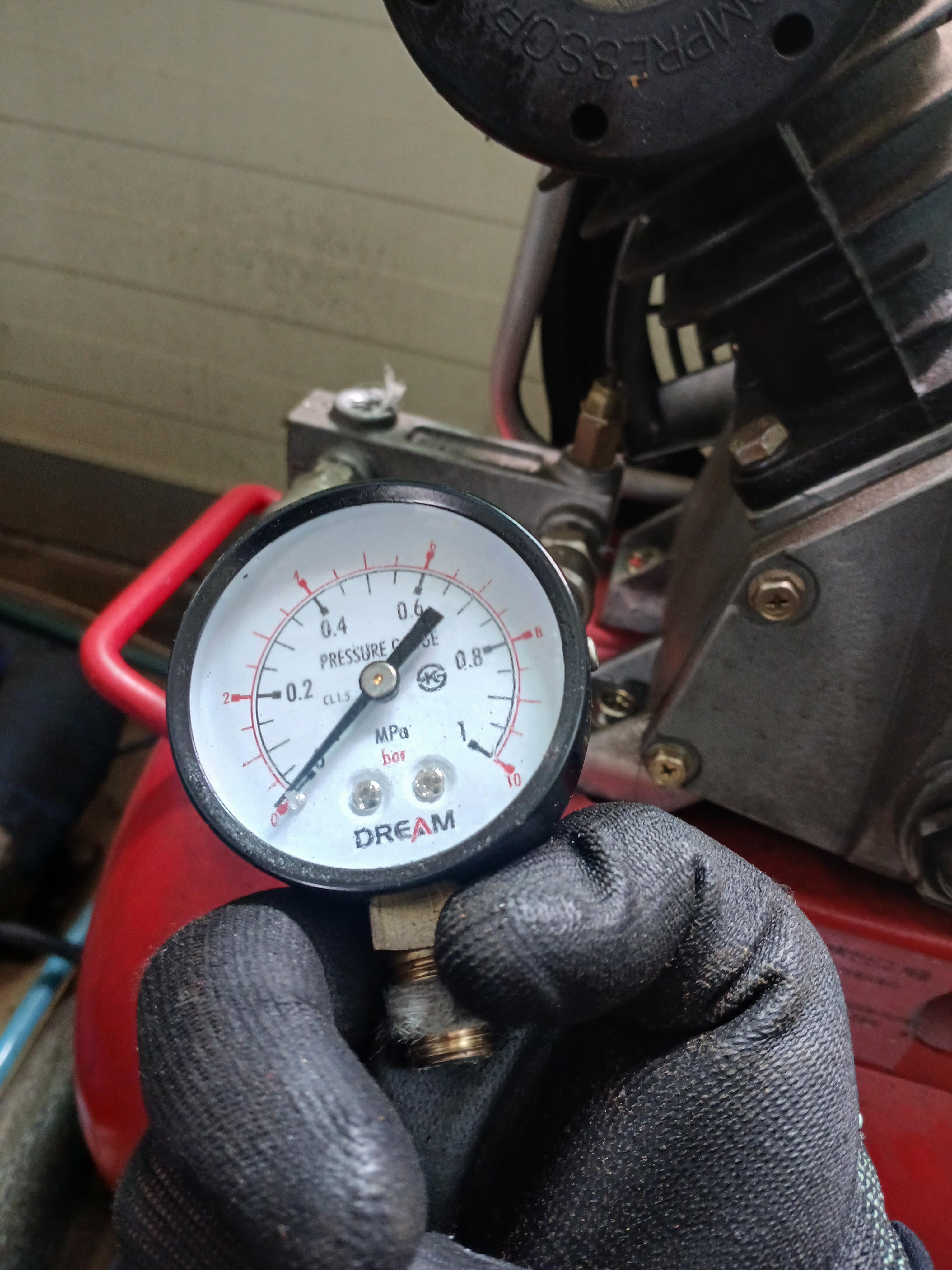

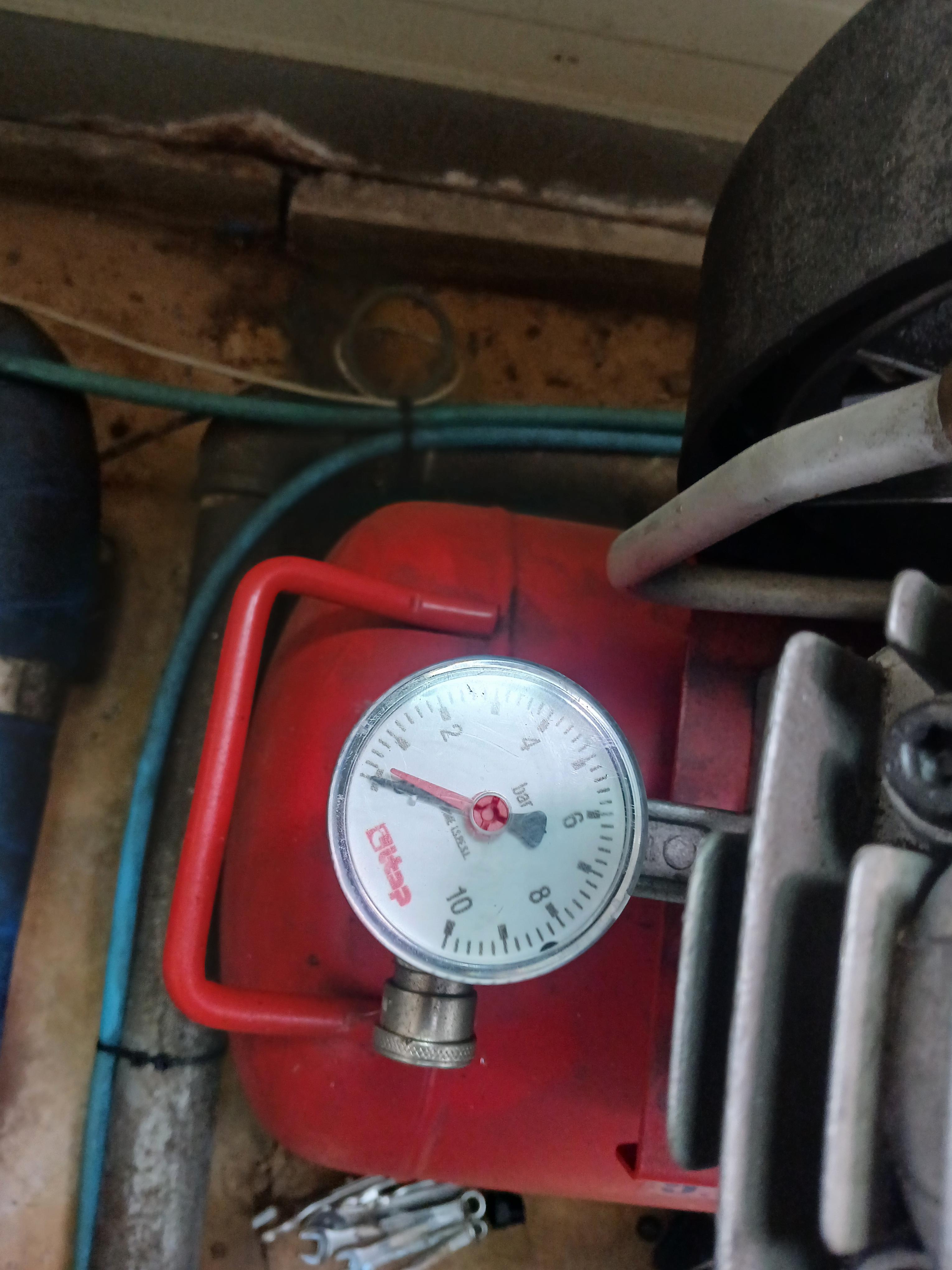

🔹 10) 고장난 압력계도 교체

→ 마지막으로 고장난 압력계도 함께 교체했습니다.(아마도 압력이 과하게 상승하면서 압력계도 함께 고장이 났다고 판단 됩니다.)

압력계가 싸구려가.. 별로 안좋네요.. 나중에 다른걸로 다시 교체해야 겠어요



---

✅ 3. 수리 후 점검결과

• 작동 압력: 0.8MPa 도달 시 자동 정지
• 재가동 조건: 압력 하락 시 자동 기동 확인
• 에어 누출: 없음

이전보다 훨씬 조용하고 안정적인 작동을 보여주며, 설정 압력에서 정확히 동작하는 것을 확인했습니다.

---

✅ 4. 마무리 및 느낀 점

이번 수리에서는 압력스위치, 연결 배선, 압력계까지 전반적으로 교체하였습니다.
기존 압력 스위치는 뻑뻑하게 동작하고, 압력계는 작동하지 않아 안전 문제로 직결될 수 있던 상황이었죠.

단가가 낮더라도 핵심 부품은 절대 아끼지 않고 교체하는 것이 장기적으로 더 안전하고 효율적이라는 걸 다시금 느낀 수리였습니다.
