[마이컴] 도트 매트릭스 만들기 3

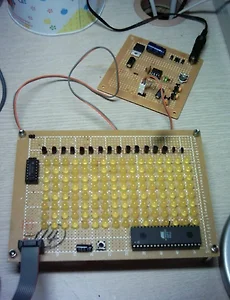

8*16 도트 매트릭스 테스트 소스 입니다. XX 가 나오게 했구요.. PORT_OUTPUT 에 잇는 {0x~0x7e}가 한 글자가 됩니다. 소스는 천천히 읽어보시구요.. 조만간에 폰트프로그램도 만들어서 게시하겠습니다. #include #define COUNT 1 #define ROWS 1 #define COLS 16 //폰트 unsigned char PORT_OUTPUT[COUNT][ROWS][COLS] = { { {0x7e,0xbd,0xdb,0xe7,0xe7,0xdb,0xbd,0x7e,0x7e,0xbd,0xdb,0xe7,0xe7,0xdb,0xbd,0x7e} } }; // 딜레이 함수 void delay(int number) { unsigned int i; for(i=0;i
뚝딱뚝딱 2018. 8. 3. 17:54

[마이컴] 도트 매트릭스 만들기 2

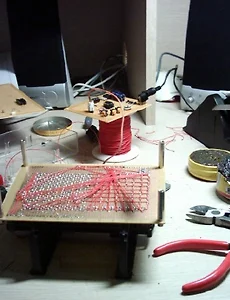

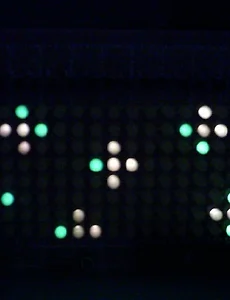

도면을 가지고 제작을 해야하는데.. 브레드보드에는 자리가 부족할거에요.. 흠.. 납땜은 귀찮아서 래핑선으로.. 하하.. 참고로 LED가 노란색인줄 알고 썼더니 형광색이랑 주황색이랑 섞여있네요.. 제작을 하고 나면 LED 전체가 불이 잘 들어오는지 꼭 체크 해 주세요 아래처럼 빵구난 부분은 원인을 찾아서 해결해 줘야 겠죠^^
뚝딱뚝딱 2018. 8. 3. 17:54

[마이컴] 도트 매트릭스 만들기 1

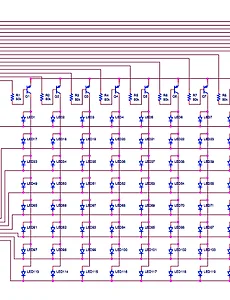

학교 다닐적에 만들었던 도트 매트릭스 회로도 입니다. 8열 16행입니다. 회로도는 PDF파일을 다운받으시면 잘 보일거에요. 전원은 5V, 저항은 각각 80k를 사용해서 20mA 가 흐르게 했으니까 한 6~700mA 짜리 아답타를 사용하시면 되겠네요... 저같은 경우는 1.3A전류가 흐르는 아답타를 사용했었습니다. 트랜지스터가.. 모델이 없네요.. PNP타입의 전압,전류 스펙을 확인하셔서 선정을 하셔야 합니다.
